CZSTN-2W型液壓支架試驗臺

一、概述
該試驗臺是依據中華人民共和國煤炭行業標準《MT312-2000 液壓支架通用技術條件》或《GB 25974.1-2010 煤礦用液壓支架第1部分：通用技術條件》中出廠試驗對液壓支架進行檢驗。主要檢測項目為外觀質量和操作性能試驗、密封性能試驗、支護性能試驗、適應性能試驗、主體結構件強度試驗、其他結構件強度試驗。
二、技術特點

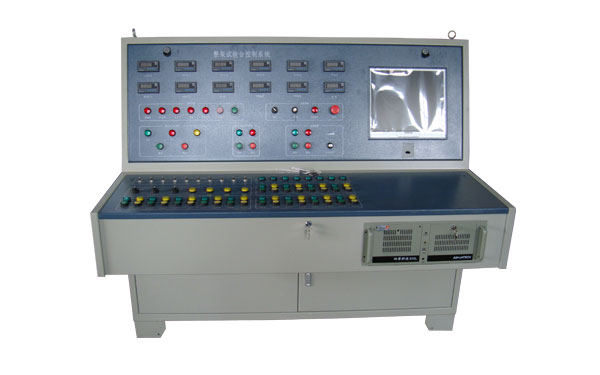

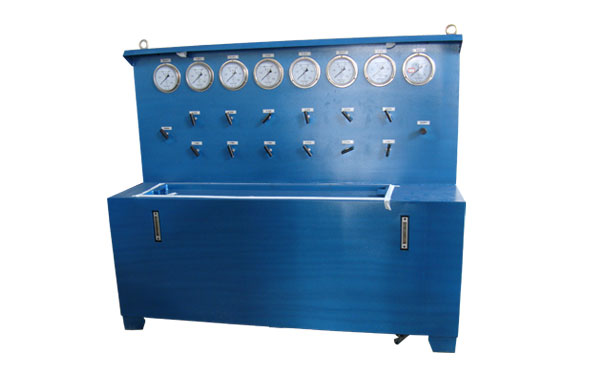

試驗臺由油泵站、增壓系統、被試支架液壓加載控制系統、電氣控制系統、計算機數據采集系統等組成。
該試驗臺對被試液壓支架的試驗過程由操作人員手動完成，試驗數據由工業控制計算機根據試驗程序進行采集、顯示、存儲，試驗數據存貯在計算機硬盤上，用數據庫對其進行管理。試驗結束存儲結果后系統自動生成試驗報告，并根據需要隨時打印試驗報表。

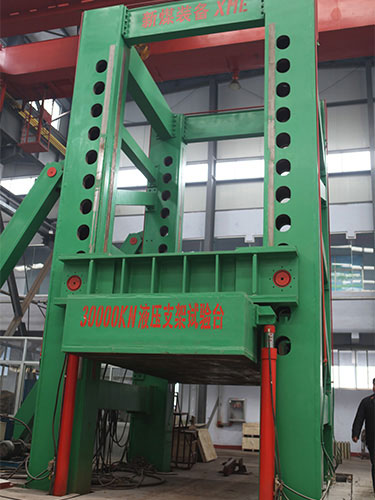

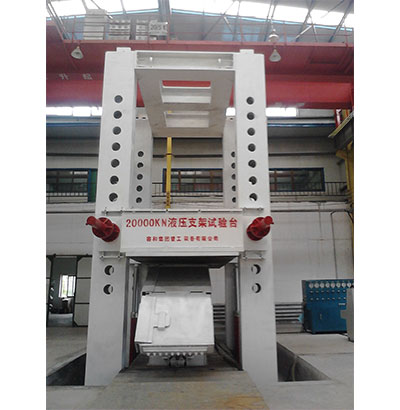

本試驗臺不含配套加載框架的升降以及各工裝的控制程序及液壓系統，需要操作人員使用自備系統對框架進行升降、插拔等操作。
三、技術參數

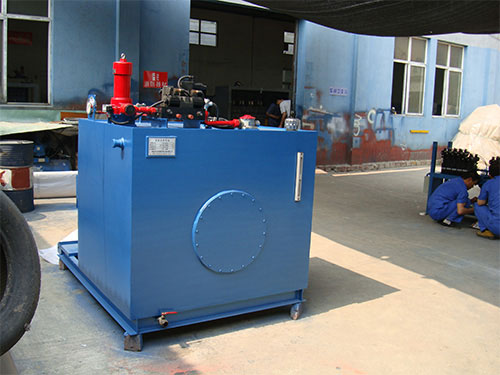

1、油壓系統：
（1）額定壓力： 20 MPa
額定流量： 50L/min
（2）電機功率： 18.5kW
2、乳化液系統：
（1）增壓裝置最大輸出壓力：80 Mpa
（2）被試支架試驗接口： 6個
（3）增壓缸增壓比： 1:5
（4）壓力傳感器精度： 0.3%FS
（5）壓力表精度： 1.6 級
（6）試驗工作介質： 3%～5%乳化液
（7）適用環境溫度： 0～40℃
濕度： 10%~85%RH
3、試驗臺電器參數：
（1）傳感器工作電壓： DC24V
（2）各類開關電壓： DC12～24V
（3）電源： AC 380V±10%，50HZ±2%（三相四線制）
