一、概述

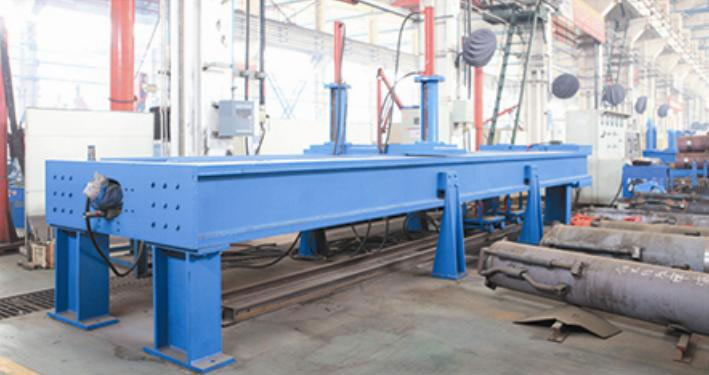

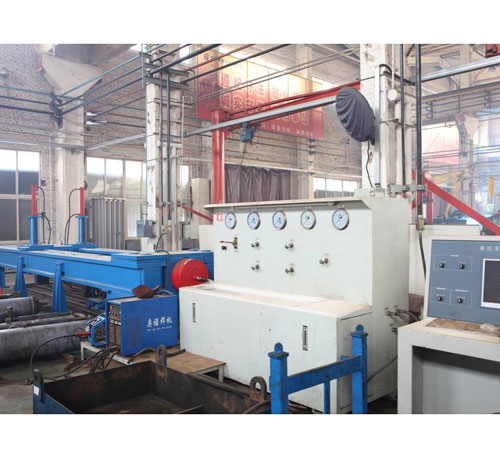

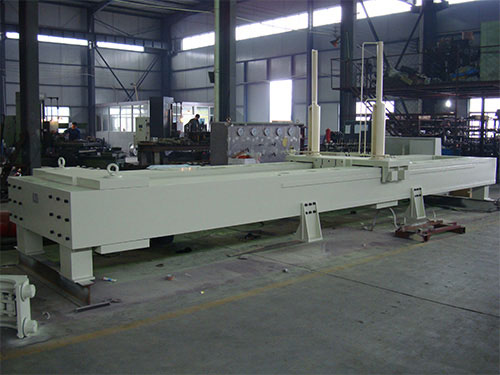

該試驗臺主要是對液壓支架中的立柱和千斤頂按《GB/T25974.2-2010 煤礦用液壓支架 第2部分：立柱和千斤頂技術條件》或者M(jìn)T313-1992液壓支架立柱技術條件》進行出廠試驗。試驗臺由加載框架控制系統、油壓系統、乳化液系統、電氣控制系統和計算機數據采集及處理系統等組成。
試驗項目：最低啟動壓力、空載行程、活塞桿腔密封性能、1.5倍額定載荷壓縮、全伸出2倍中心載荷。
二、技術特點
1、 試驗系統按相關標準中的試驗回路進行綜合；
2、 試驗項目及過程嚴格按標準中出廠試驗進行；

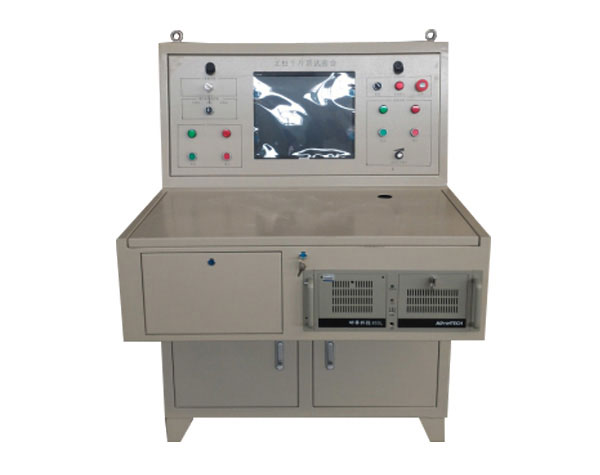

3、 試驗過程中，由操作人員手動對對試驗臺和被試立柱進行操作，試驗數據由計算機根據參數設定進行采集、顯示、計算、對比，根 據需要對數據進行存儲，自動生成報表，根據需要進行打印；
4、 系統可以手動控制五組油缸的動作來實現加載框移動擋塊的調整和定位。
三、技術參數
1、 額定/最大壓力（內加載）：60/80MPa
2、 油泵站電機功率： 15kW
3、 油泵流量： 30L/min
4、 試驗臺外接口： 4個
5、 壓力表精度： 1.6級
6、 壓力傳感器精度： 0.3%FS
7、 油介質： 46#耐磨液壓油
8、 試驗工作介質： 3%～5%乳化液
9、 適用環境溫度： 0～40℃，濕度：10%～85%RH
10、 低壓乳化液泵：
（1） 功率： 1.6kW
（2） 電壓： 220V
（3） 最高壓力： 5MPa
（4） 額定流量： 15L/min
電 源： AC 380V±10% 50±2%（三相四線制）
